LFP1085T
24-V-Gleichstrom-Nachfrageförderpumpe

Holen Sie sich ein Zitat PDF herunter laden

Leistungs daten und Kurven

Die Daten wurden bei einem Einlass druck von 0PSI, einer Umgebungs temperatur und einer Wasser temperatur von 25 ° C und einer Spannung von 24V DC getestet. Das obige ist die Testdaten von 3/8 "Rohr. Wenn andere Rohr größen verwendet werden, sind die Testdaten unterschied lich.

Temperatur anstiegs kurve

Die Temperatur anstiegs kurve wird durch die Umgebungs temperatur von 25 ° C, den Einlass druck von 0PSI und den Arbeitsdruck von 70PSI gemessen. Um die Sicherheit des Motors zu gewährleisten, übers ch reitet die Gehäuse temperatur ungefähr 73 ° C, und der Wärmeschutz wird getrennt, um den Motor zu kühlen. Der Motor arbeitet kontinuierlich, wenn der tatsächliche Temperatur anstieg des Motors niedriger ist als die Wärmeschutz-Abschalt temperatur. Alle Leistungs daten und Temperatur kurven sind ungefähr, und die tatsächlichen Bedingungen variieren mit den Umgebungs bedingungen wie der Temperatur.

Parameter

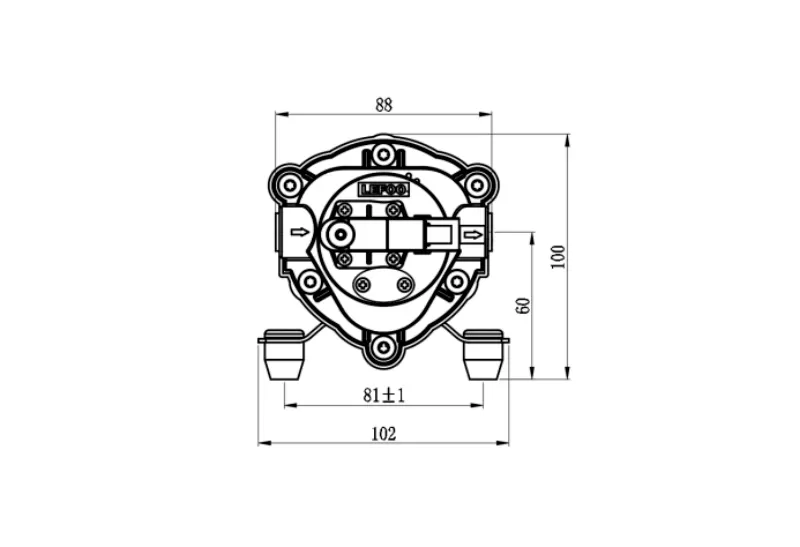

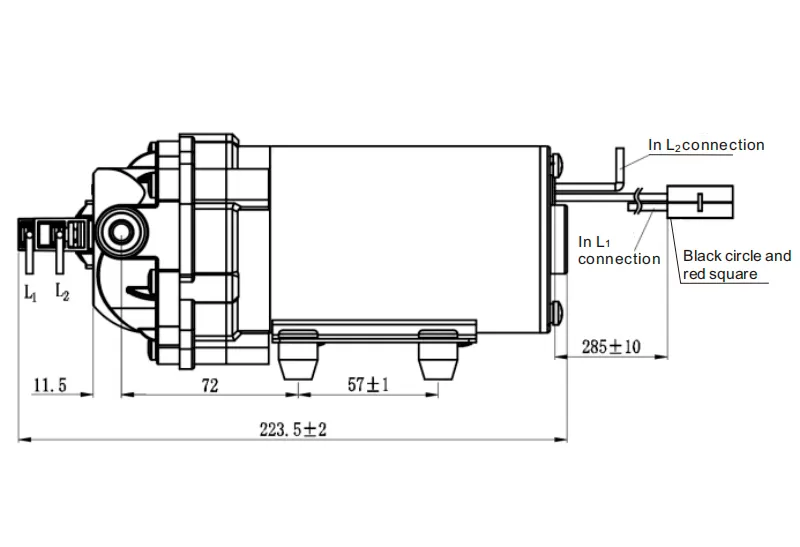

Dimension

Dokumente & Zeichnungen

Verwandte Anwendung

Parameter

Leistungs parameter

Entladung Druck /PSI	Durchfluss rate /GPM	Durchfluss rate /LPM	Aktuell /A


0	0,85	3.22	0,9
10	0,82	3.11	1.07

20	0,79	3	1.24
30	0,76	2.89	1.41

40	0.73	2.78	1.59

50	0.71	2.67	1.76
60	0,68	2.56	1.93

70	0,65	2.45	2.1

Absperr druck für die Auswahl

Auswahl	Bewertet Spannung	Wasser einlass Druck	Arbeiten Durchfluss rate	Arbeiten Aktuell	Absaugen	Abschalten Druck	Maximal Aktuell	Anschluss


LFP1085T-30070	24V DC	0 PSI	0,85 GPM	≤ 1,3 A	≥ 2 M	70 PSI	≤ 2.5A	3/8" Seite weiblich schnell Anschluss NPT3/8 Schraub gewinde

LFP1085T-30060						60 PSI	≤ 2.3A


LFP1085T-30050						50 PSI	≤ 2.1A

LFP1085T-30040						40 PSI	≤ 1,9 A


LFP1085T-30030						30 PSI	≤ 1.8A
