Stecker

Name: Stecker
Brand: Lefoo 2000 - 2025
Availability: InStock

Holen Sie sich ein Zitat PDF herunter laden

PDF herunter laden

Steck verbinder Serie

Dokumente & Zeichnungen

Verwandte Anwendung

Steck verbinder Serie

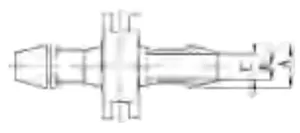

Gerader Steck verbinder
Nein	Produktname	Passende Abmessungen			Geeignetes Modell
		A	B	C
1	1*3 gerader Steck verbinder	2.9	1.7	0,9	101ST, 102DB, 102ADB, 104DB, 104BL
2	2*4 gerader Steck verbinder	3.2	2.4	1.6	101ST, 102DB, 102ADB, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST

3	3*5 gerader Steck verbinder	4.2	3	2	101ST, 102DB, 102ADB, 104DB, 104BL, 203DB, 203BL, 203ST
4	4*6 gerader Steck verbinder	5.7	4.2	3.5	101ST, 104DB, 104BL, 203DB, 203BL, 203ST
5	16 # Gerader Steck verbinder	5	3.7	3	101ST, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST
6	25 # Gerader Steck verbinder	6.7	5.3	4.3	/
7	16 # Gerader Steck verbinder (Mit O-Ring)	5.2	3.4	3	302ST, 303DB, 303ADB

8	25 # Gerader Steck verbinder (Mit O-Ring)	6.5	5.5	4.5	302ST, 303DB, 303ADB

9	17 # Gerader Steck verbinder	8.4	7.1	5.4	302ST, 303DB, 303ADB
10	18 # Gerader Steck verbinder	9.9	8.6	6.9	/
11	25 # Gerader Stecker (401)	7.5	5.2	4.5	401DB, 401ST, 403DB, 403ST
12	17 # Gerader Steck verbinder (401)	8.4	6.1	5.4	401DB, 401ST, 403DB, 403ST
13	35 # Gerader Steck verbinder	9.8	6.5	4.6	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST
14	36 # Gerader Steck verbinder	11.2	8.4	6.9	402DB, 402ST, 404DB, 404ST, 601DB, 601ST
15	18 # Seitlicher Ellenbogen verbinder (links)	9.8	7.4	6.9	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST
16	18 # Seitlicher Ellenbogen verbinder (rechts)	9.8	7.4	6.9	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST
17	3*5 gerader Steck verbinder	4.2	3	2	102DB, 102ADB, 104DB, 104BL, 203DB, 203BL, 203ST
18	4*6 gerader Steck verbinder	5.7	4.2	3.5	104DB, 104BL, 203DB, 203BL, 203ST

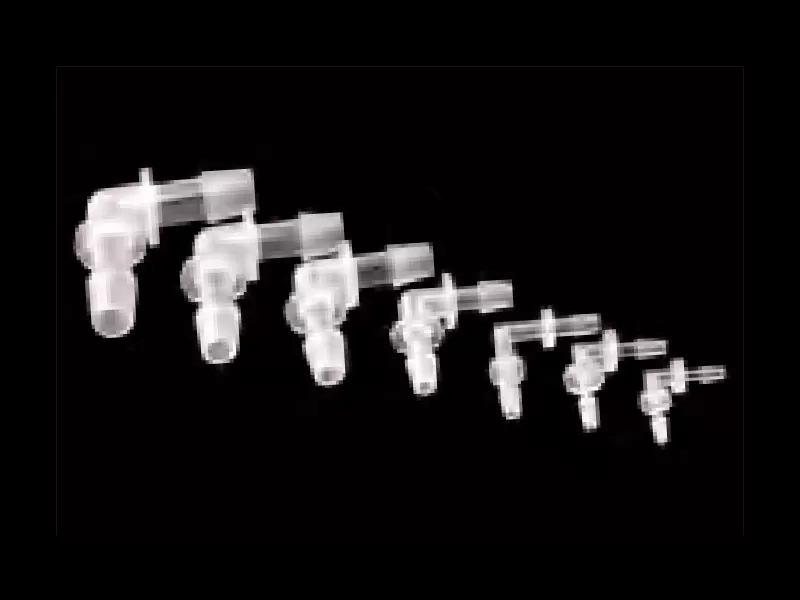

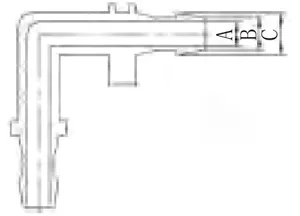

Ellenbogen verbinder
Nein	Produktname	Passende Abmessungen			Geeignetes Modell




		A	B	C
1	18 # Seitlicher Ellenbogen verbinder (links)	9.8	7.4	6.9	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST

2	18 # Seitlicher EIbow-Stecker (rechts)	9.8	7.4	6.9	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST

3	3*5 Ellenbogen verbinder	4.2	3	2	102DB, 102ADB, 104DB, 104BL, 203DB, 203BL, 203ST
4	4*6 Ellenbogen verbinder	5.7	4.2	3.5	104DB, 104BL, 203DB, 203BL, 203ST

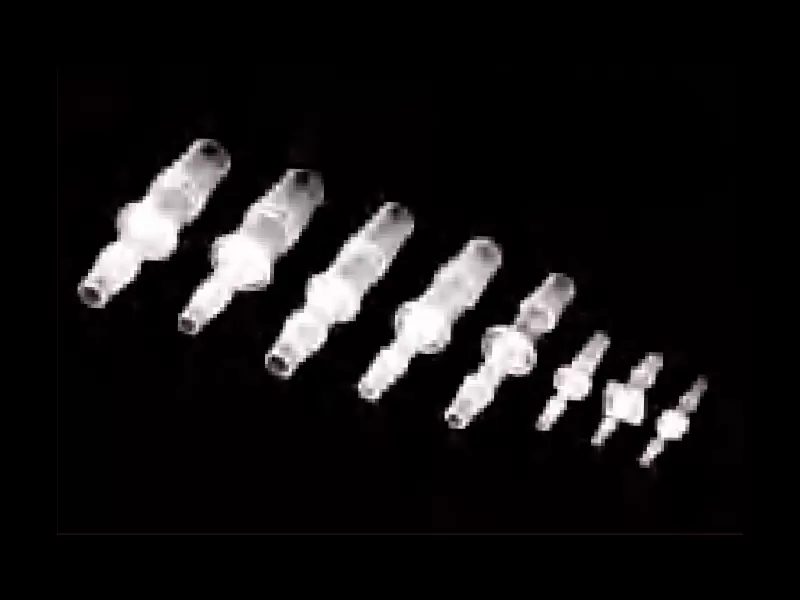

Verkleinerung stecker
Nein	Produktname	Passende Abmessungen		Geeignetes Modell
		Passende Abmessungen
		A	B
1	13 bis 24 gerader Reduktion stecker	1*3 gerader Steck verbinder	2*4 gerader Steck verbinder	101ST, 102DB, 102ADB, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST
2	24 bis 35 gerader Reduktion stecker	2*4 gerader Steck verbinder	3*5 gerader Steck verbinder	101ST, 102DB, 102ADB, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST
3	24 bis 46 gerader Reduktion stecker	2*4 gerader Steck verbinder	4*6 gerader Steck verbinder	101ST, 102DB, 102ADB, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST
4	35 bis 46 gerader Reduktion stecker	3*5 gerader Steck verbinder	4*6 gerader Steck verbinder	101ST, 102DB, 102ADB, 104DB, 104BL, 203DB, 203BL, 203ST
5	6 # bis 25# gerader Reduktion stecker	16 # Gerader Steck verbinder	25 # Gerader Steck verbinder	101ST, 104DB, 104BL, 202DB, 203DB, 203BL, 203ST
6	4*6 bis 25# gerader Reduktion stecker	4*6 gerader Steck verbinder	25 # Gerader Steck verbinder	101ST, 104DB, 104BL, 203DB, 203BL, 203ST
7	25 # bis 17 # Gerader Reduktion stecker	25 # Gerader Steck verbinder	17 # Gerader Steck verbinder	302ST, 303DB, 303ADB
8	17 # bis 18# Gerader Reduktion stecker	17 # Gerader Steck verbinder	18 # Gerader Steck verbinder	302ST, 303DB, 303ADB
9	8 # bis 36# Gerader Reduktion stecker	18 # Gerader Steck verbinder	36 # Gerader Steck verbinder	401ADB, 401ST, 402DB, 402ST, 403ST, 404DB, 404DB, 601DB, 601ST
10	35 bis 46 gerader Reduktion stecker	3*5 gerader Steck verbinder	4*6 gerader Steck verbinder	102DB, 102ADB, 104DB, 104BL, 203DB, 203BL, 203ST

Dokumente & Zeichnungen

PDF LEFOO Zubehör für Peristaltik pumpen-Steck verbinder Serie

2026-03-02

View Download
