Das LFDBV-Auslass-Bypass-Ventil ist eine Art Last anpassungs komponente für das Kühlsystem mit einem nicht einstellbaren Kompressor. LFDBV-Auslass-Bypass-Ventil kann als automatisches Expansions ventil unter festem Druck bis zum festen Verdampfung druck (Temperatur) verwendet werden. LFDBV ist in der Lage, den minimalen Verdampfung druck aufrecht zu erhalten. LFDBV-Auslass-Bypass-Ventil kann die Öffnung automatisch ändern, um den konstanten Auslass druck unabhängig von der Änderung des Einlass drucks (innerhalb eines bestimmten Bereichs) zu erhalten. ODF-Verbindung. Maximaler Arbeitsdruck: 28bar.

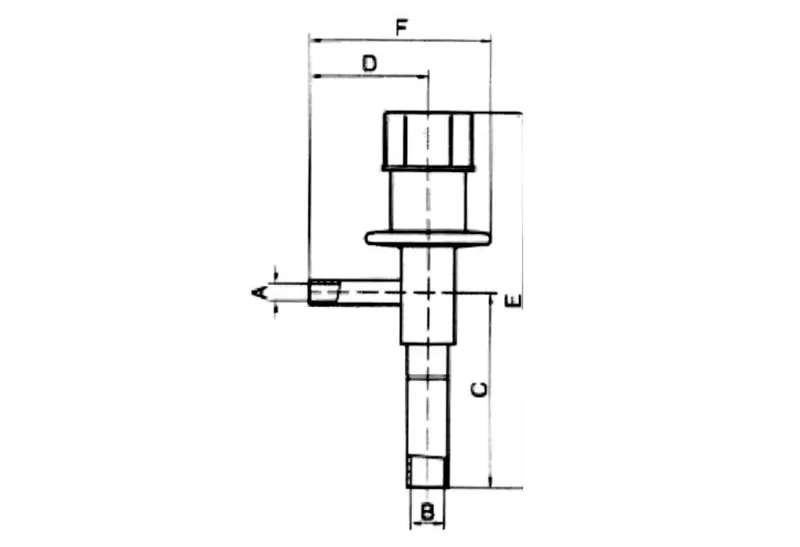

Abmessungen und Gewichte
Modell | Ventil Größe | Verbindungen | Abmessungen (mm) | ||||
Einlass (A) | Outlet (B) | C | D | E | F | ||
LFDBV | 0,5 1.0 2.0 3.0 4.0 | 6mm ODF | 10mm ODF | 58 | 36 | 106 | 54 |
1/4 "ODF | 3/8 "ODF | ||||||
5.0 6.0 | 10mm ODF | 16mm ODF | 64 | 47 | 122 | 69 | |
3/8 "ODF | 5/8 "ODF | ||||||
Kapazitäten
Typ | Ventil größe | Öffnungs größe | Nenn kapazität (kw) | |||
R134a | R22 | R404A | R507 | |||
LFDBV | 0,5 | 0.7 | 0,98 | 1.4 | 1.0 | 1.0 |
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5 | |
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0 | |
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9 | |
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0 | |
5 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6 | |
6 | 5 | 20.4 | 30.6 | 21.4 | 21.6 | |
