LFBV
Kugelhahn

Name: LFBV
Brand: Lefoo 2000 - 2025
Availability: InStock

Holen Sie sich ein Zitat PDF herunter laden

PDF herunter laden

LFBV ist ein manuell betätigtes Absperr ventil, das für Flüssigkeits-, Saug-und Heißgas leitungen von gewerblichen Klimaanlagen, Kühl-und anderen Geräten geeignet ist. Durch den Betrieb des Ventils chafts kann der interne Zirkulation sweg geöffnet und abgeschnitten werden. Es kann als Wartungs ventil zum staub saugen und Hinzufügen von Kältemittel während der Wartung verwendet werden.

Gerader Durchgangs typ, Voll bohrung design für minimalen Druckabfall und geringen Druckverlust.
Von vollständig geöffnet bis vollständig geschlossen, nur 1/4 Umdrehung ist erforderlich, einfache Bedienung.
Der Ventil körper und der Ventilsitz nehmen eine geschweißte Struktur an, keine externe Leckage, hohe Zuverlässigkeit.
Verchromte Kugel und Hochleistungs-Dichtung sring können interne Leckrate minimieren, 100% Leckage Prüfung.
Bidirektion ale Strömung, explosions sicheres Ventils chaft design, Lade ventil ist verfügbar.
Der Ventil körper ist mit Halterung montage löchern für eine einfache Installation ausgestattet.

Parameter

Dimension

Dokumente & Zeichnungen

Verwandte Anwendung

Parameter

Allgemeine	Wert
Anwendbares Kältemittel	Häufig verwendete HCFC, HFC-Kältemittel und verwandte Öle
Maxworking-Druck	4.5MPa
Max proof Druck	6.5MPa
Arbeits temperatur bereich	-40 ° C 120 ° C
Einbaulage	Flüssigkeits rohr-, Saug-und Auslass öffnungen, Heißgas leitung

Dimension

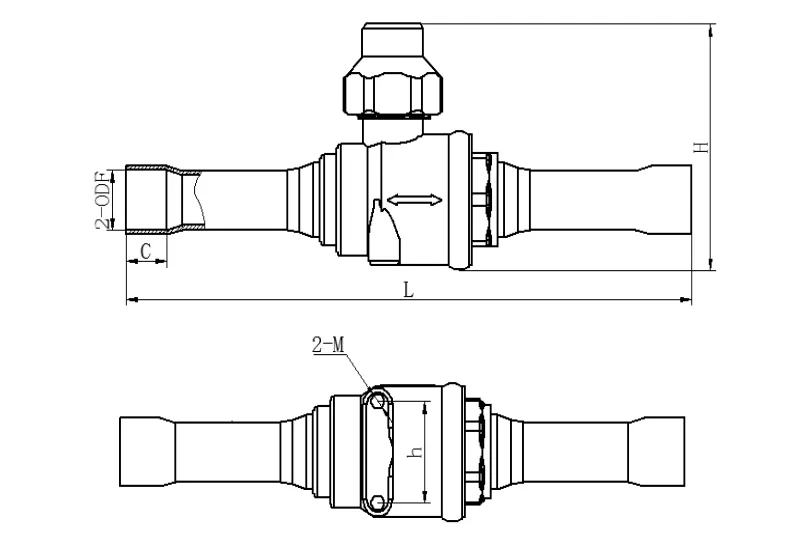

Dimension of Ball Valve LFBV

Modell		Schweißen ODF(in)	Abmessungen (mm)						Kv-Wert M³/h
Mit Ladung Ventil	Ohne Ladung Ventil	Schweißen ODF(in)	L	H	C	H	M Gewinde	OD	Kv-Wert M³/h
LFBV-6-1	LFBV-6-2	1/4	134	51	8	22	M4	13	0,8
LFBV-10-1	LFBV-10-2	3/8	134	51	8	22	M4	13	3.8
LFBV-12-1	LFBV-12-2	1/2	156	51	11.5	22	M4	13	5.6
LFBV-16-1	LFBV-16-2	5/8	156	51	13	22	M4	13	10.1
LFBV-19-1	LFBV-19-2	3/4	166	60	16	29.7	M4	19	20.4
LFBV-22-1	LFBV-22-2	7/8	184	60	20	29.7	M4	19	28.2
LFBV-28-1	LFBV-28-2	1-1/8	204	79	23	38	M4	24.5	52
LFBV-35-1	LFBV-35-2	1-3/8	244	89	25,5	48	M6	30	80,9
LFBV-42-1	LFBV-42-2	1-5/8	256	110	28	55	M6	36.5	196
LFBV-54-1	LFBV-54-2	2-1/8	303	128	35	60	M6	50	248
LFBV-67-1	LFBV-67-2	2-5/8	324	147	36	92	M6	60.5	252
LFBV-79-1	LFBV-79-2	3-1/8	371	179	42	112	M6	73	279
