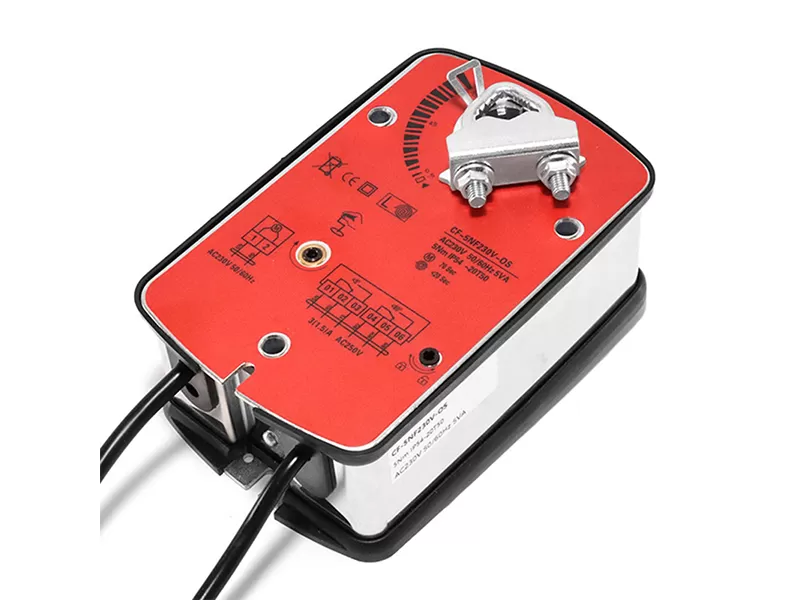

Elektrische Dämpfer aktoren der LFZ-T05-Serie verwenden importierten Gleichstrom motor/bürstenlosen Motor, um die Leistung mit Drehmomenten von 5NM zu versorgen. Es ist weit verbreitet in Gebäude lüftungs anlagen, die beim Ausschalten und beim elektrischen Start einen mechanischen Reset realisieren können und mehr als 30000 Mal wiederholt wirken.
| Allgemeine | Wert | |
| Elektrischer Parameter | Nennspannung | AC24V 50/60Hz DC24V /AC100...240V 50/60Hz |
| Nennspannung bereich | AC/DC19.2. .. 28,8 V /AC85..265V | |
| Strom verbrauch | Status-Standby-Status ausführen | |
| Kabel größe | 0,5 mm² | |
| Hilfs schalter bewertung | 3A, AC230V | |
| Funktions parameter | Drehmoment | 5NM |
| Geeignete Dämpfer größe | Unter nominaler Wind widerstand entspricht 1NM dem 0,1 Sauare-Meter (Luftdicht ventil anpassungs schema). | |
| Rotierende Richtung | Manuelle Anpassung verfügbar | |
| Manuelle Bedienung | Verfügbar in allen Serien | |
| Drehwinkel | Max 95 °. Voller Hub kann durch mechanische Grenze justiert werden | |
| Laufzeit | Innerhalb des Parameter bereichs einstellbar | |
| Geräusch pegel | Motorlauf 46db, Feder reset 62db | |
| Positions anzeige | Mechanische Anzeige | |
| Arbeits umgebung | Elektrische Qualität | Lll (Safelow Spannung) ll (doppelte Isolierung) |
| Grad des Schutzes | IP54 | |
| Arbeits lemperatur | -20 .. + 50 °C/IEC 721-3-3 | |
| Lagerung Lemperatur | -30 .. + 80 °C/IEC 721-3v-2 | |
| Temperatur nicht | 95% RH, keine Kondensation/EN 60730-1 | |

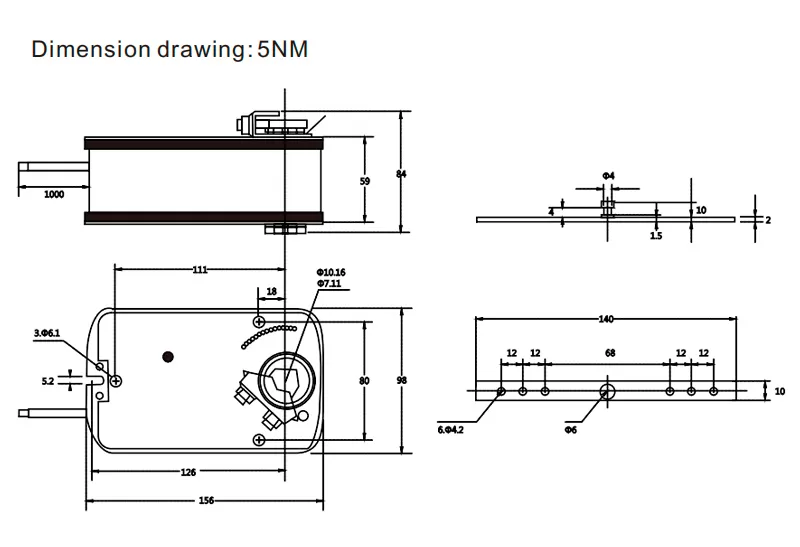

| Dimensions zeichnung | Dimension | Siehe Dimensions zeichnung |
| Länge der Welle | > 50mm | |
| Größe der Welle | 10-20 runde Welle 10x10 .. 16x16 runde Welle | |
| Gewicht | <1,8 kg | |
| Modell | Ausgangs drehmoment | Strom versorgung | Laufzeit | Steuersignal | F Hilfs schalter |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | Motor laufzeit 70S; Feder reset zeit <20s | ON-OFF-Steuerung | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | Motor laufzeit 70S; Feder reset zeit <20s | ON-OFF-Steuerung | Zwei Sätze von Hilfs schaltern |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | Motor laufzeit 70S; Feder reset zeit <20s | ON-OFF-Steuerung | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | Motor laufzeit 70S; Feder reset zeit <20s | ON-OFF-Steuerung | Zwei Sätze von Hilfs schaltern |
