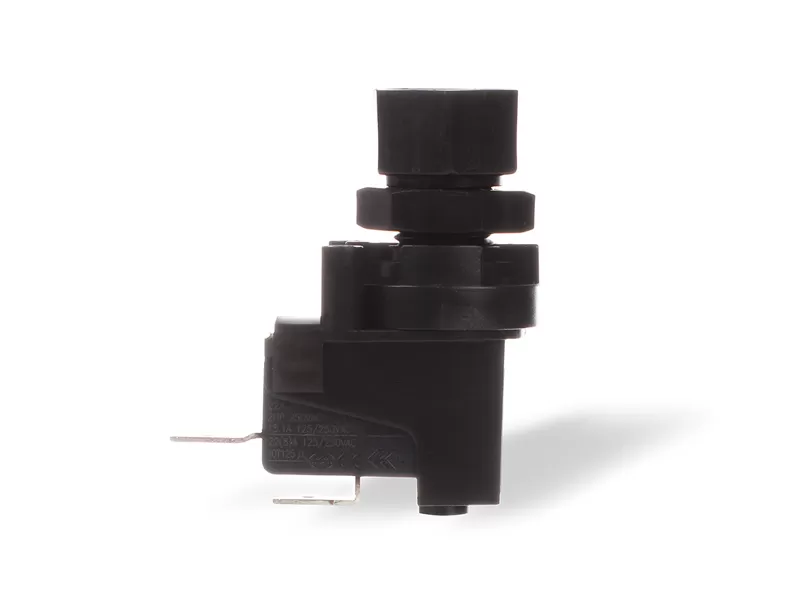

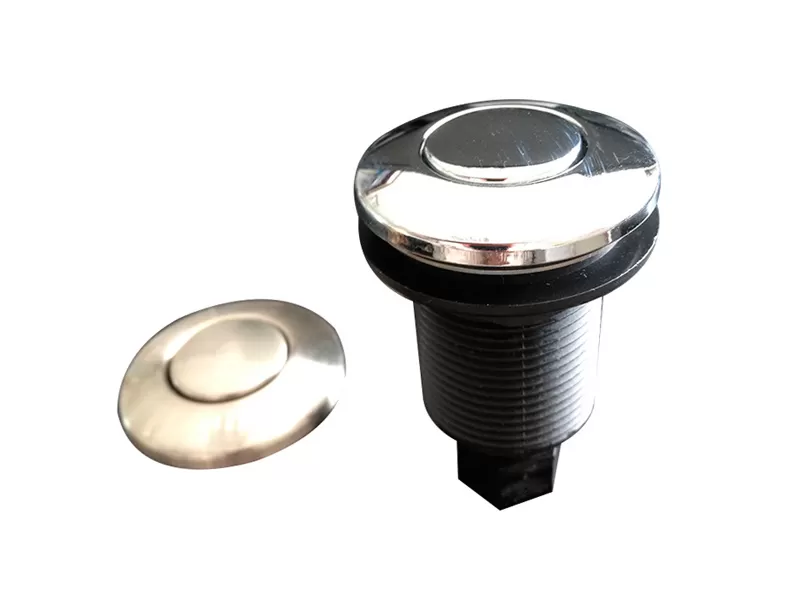

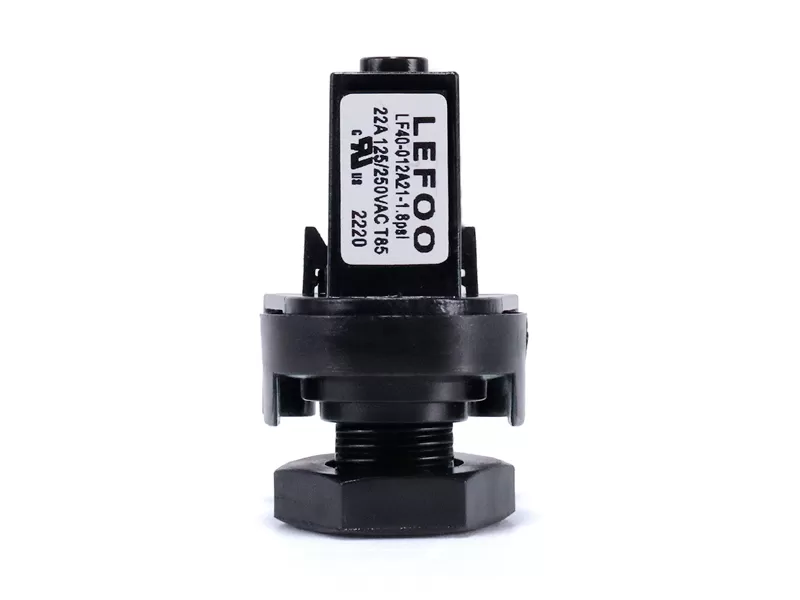

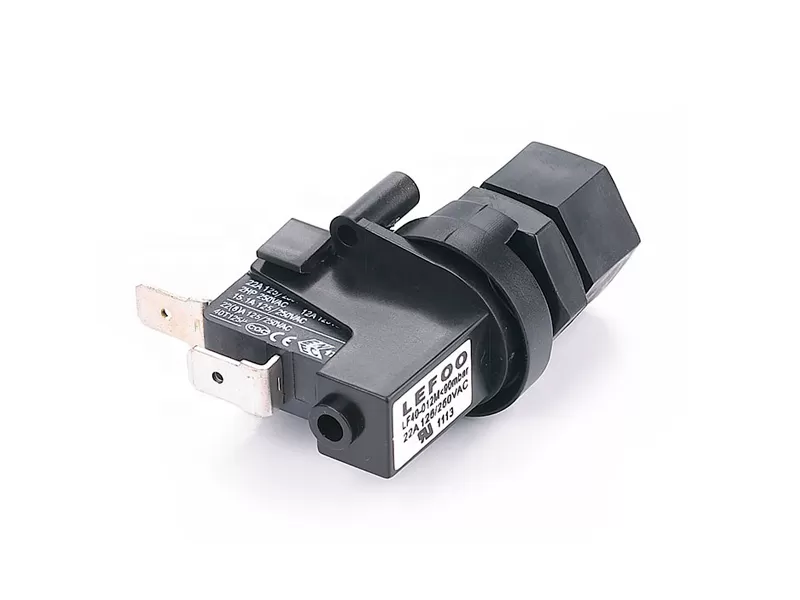

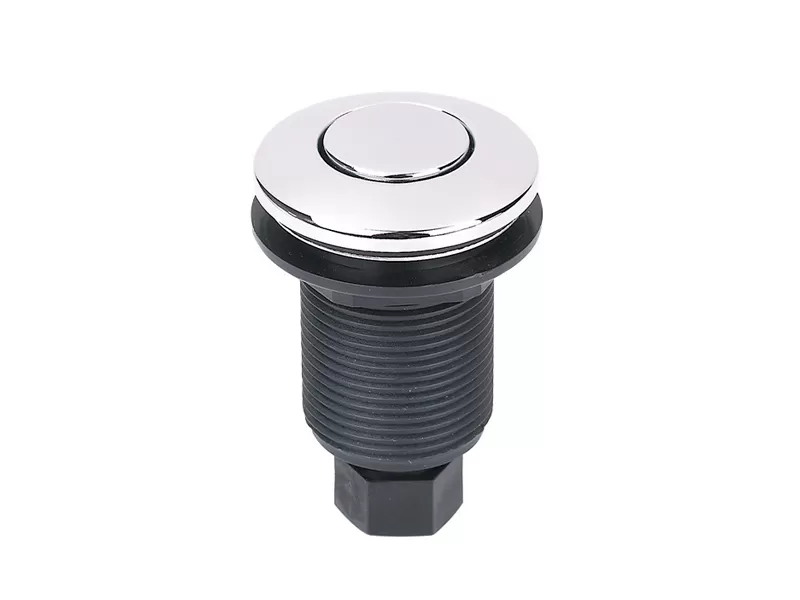

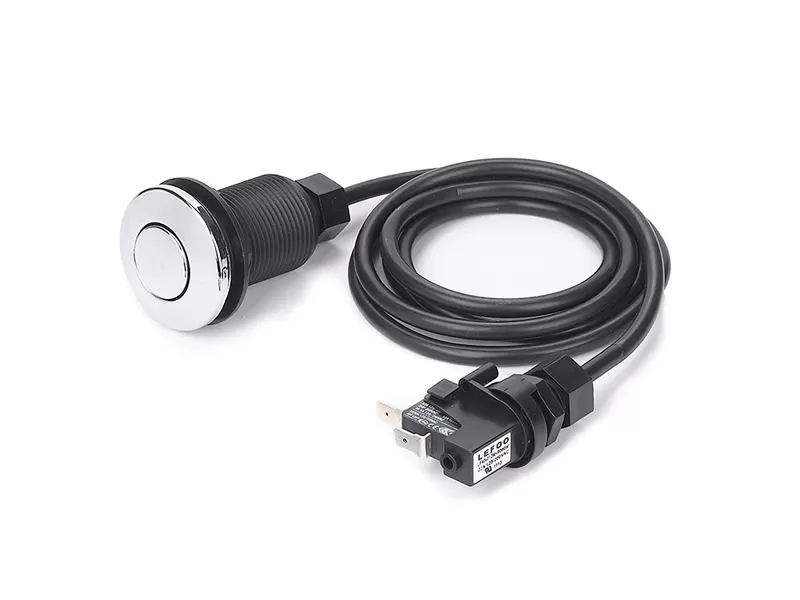

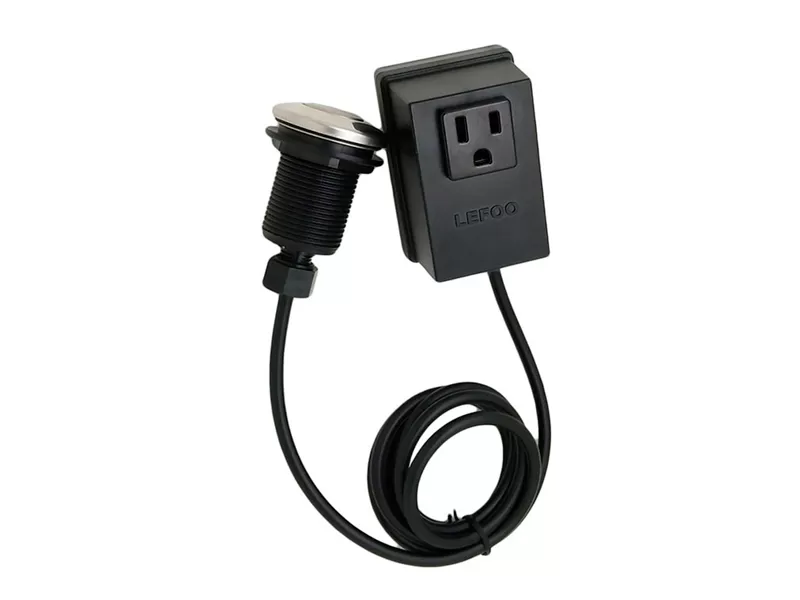

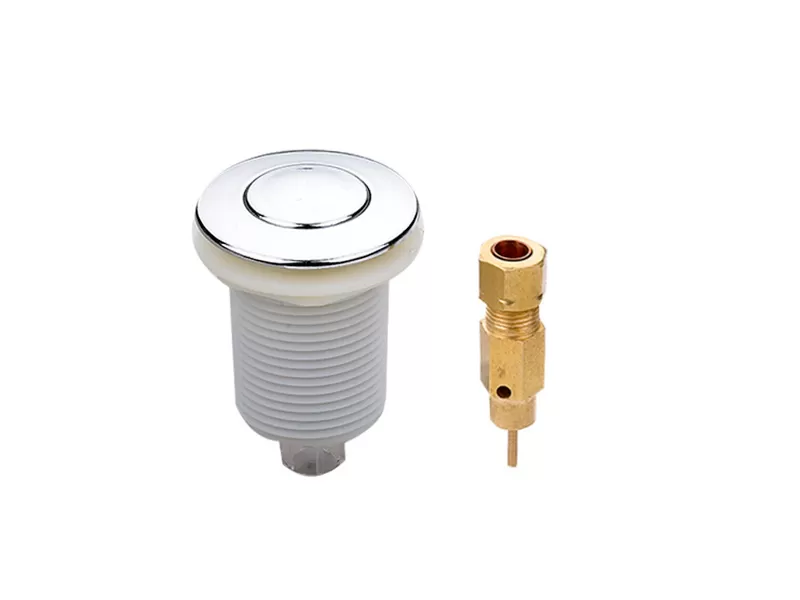

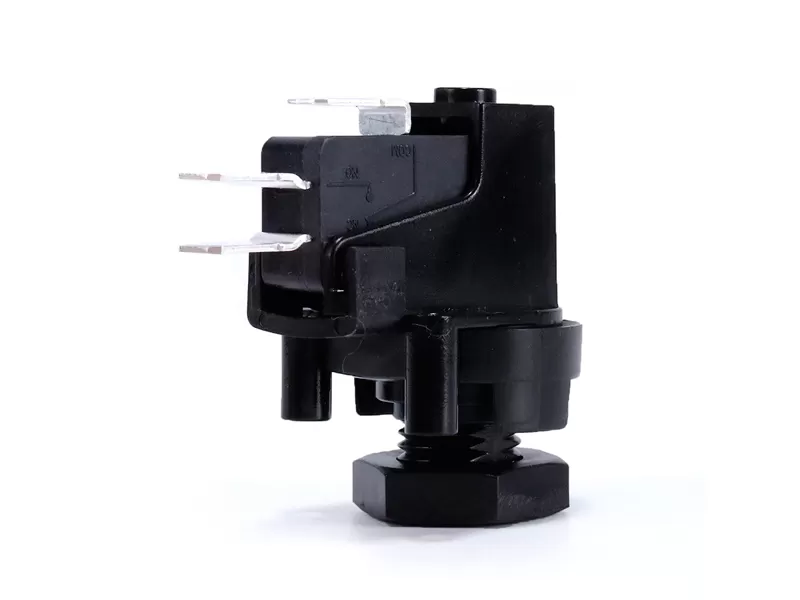

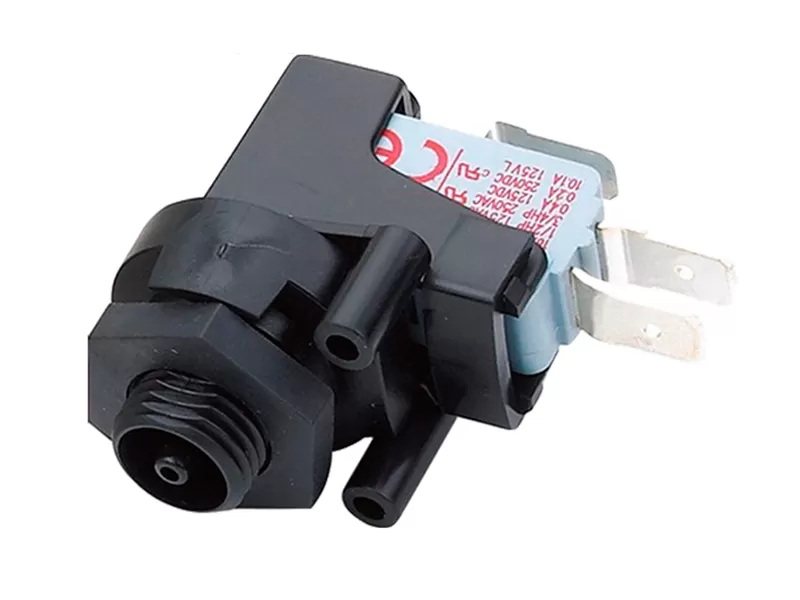

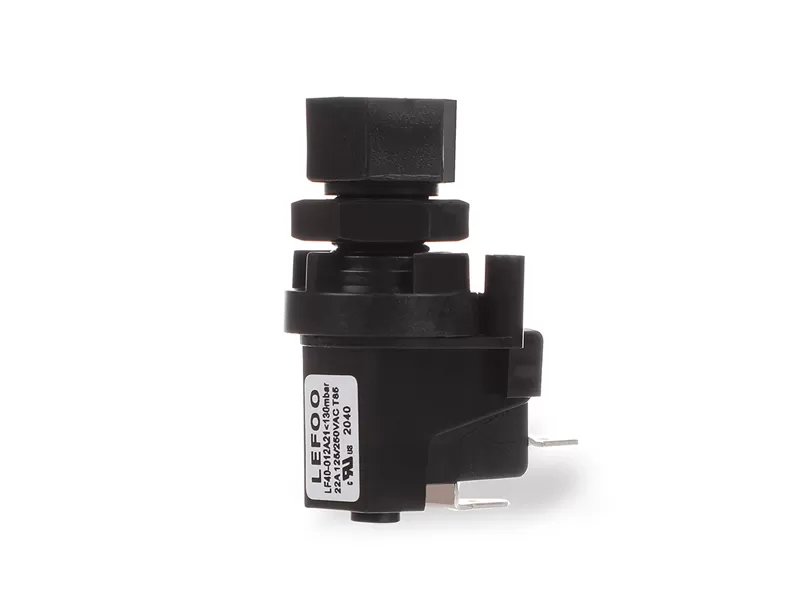

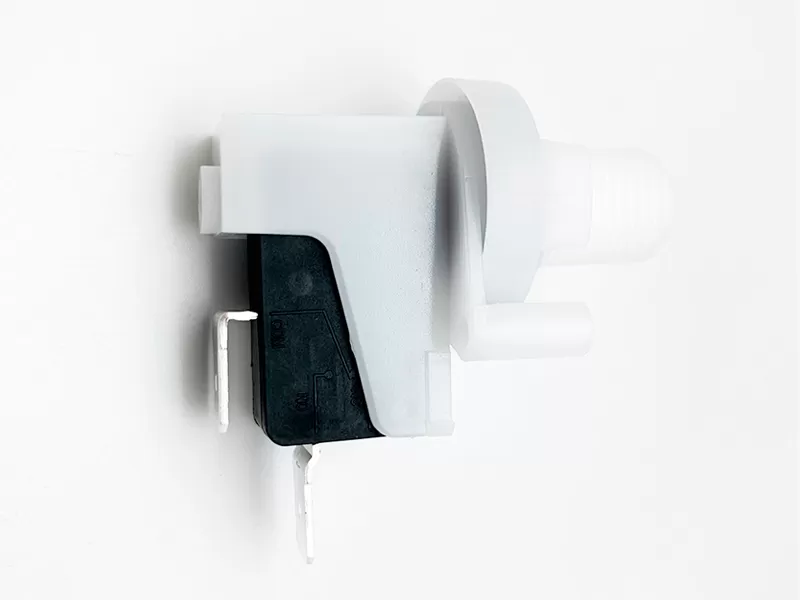

LF40-01 ist mit einer Snap-Action-Switching für höhere Strom kapazität, SPDT-Kontakt form und Switch-Dead bands ausgestattet. Es kann zusammen mit einem Luft knopf für fern gesteuerte Zwecke verwendet werden, der in Lebensmittel abfällen, Pumpen für Schwimmbäder und Spas, Whirlpools, Sanitär anlagen, medizinischen Geräten usw. weit verbreitet ist. Als Fernbedienung verwendet, hat LF40-01 zwei Aktionen: Momentary Action und Alternate Action.
| Modell | LF40-01 |
| Medien | Nicht gefährliches Gas oder Flüssigkeit |
| Betriebs druckbereich | 0,25 ~ 15psi für Momentar y Action; 1,0 ~ 1,8 psi für alternative Aktion |
| Druck nachweis | 50psi |
| Betriebs temperatur bereich | -10 ° C bis 85 ° C |
| Kontakt vereinbarung | SPST oder SPDT |
| Elektrische Bewertung | 0,1 A, 125/250VAC; 15A, 125/250VAC 3A, 125/250VAC; 16A, 125/250VAC 5A, 125/250VAC; 21A, 125/250VAC |
| Terminal | 6,3 oder 4,8mm männlich Q.C |
| Anschluss | Einlass 4,0mm für Rohr verbindung (optional 1/8 "NPT oder andere Armaturen sind verfügbar) |
Umrechnung: 1kgf/cm² = 14,2 psi 1psi = 68,95 mbar
| Zahl | Verbindungs typ | Körperfarbe | Elektrische Bewertung | Terminal |
| 1 | 4mm OD-Rohr seiten eintrag | Weiß | 0,1 A, 125/250VAC | 0,25 Zoll Klinge |
| 2 | 4mm OD-Rohr NPT1/4 Anschluss unten Eingang | Schwarz | 3A, 125/250VAC | 0,187 zoll klinge |
| 3 | 1/8NPT unterer Eintrag | 5A, 125/250VAC | PCB | |
| 4 | 1/8NPT 4mm OD Metallrohr | 15A, 125/250VAC | ||
| 5 | 16A, 125/250VAC | |||
| 6 | 21A, 125/250VAC |
