Prinzip, Struktur:
In der einges ch lossenen Sonde befinden sich zwei Widerstände nach dem thermischen Prinzip. Einer von ihnen wird als Detektion widerstand erhitzt und der andere wird nicht erhitzt. Als Referenz widerstand wird, wenn das Medium fließt, die Wärme am Heiz widerstand weggenommen. Der Widerstands wert wird geändert, die beiden Widerstands unterschiede werden als Grundlage für die Beurteilung der Durchfluss rate verwendet.
Merkmale:
Keine beweglichen Teile, wartungsfrei, einfach zu installieren, ein Typ kann eine Vielzahl von Durchmesser anforderungen erfüllen. Schalt wert ist stufenlos einstellbar, sehr geringer Druckverlust, kompakte Struktur, LED-Display-Flow-Trends und Switch-Status.
Anwendung:
Gas-Flüssig-Dual-Use-Typ, der für pneumatische und hydraulische Systeme, zirkulieren des Wasser, Überwachung des Schneid flüssigkeits-und Schmieröl flusses sowie Schutz vor Pumpen leerlauf verwendet wird.
Bereich einstellen | 1...150 cm/s (Wasser), 3...300 cm/s (Öl), 20...2000 cm/s(Gas) | Initial isierungszeit | Über 8s |

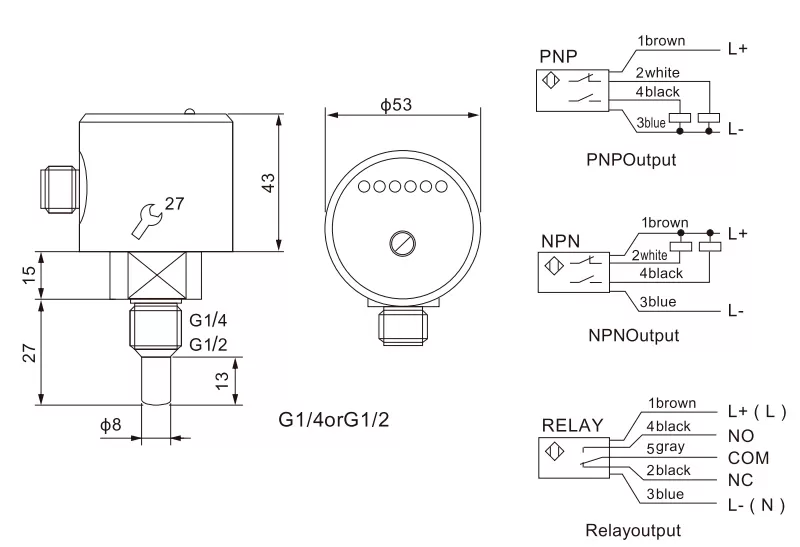

Signal ausgabe | PNP, NPN, Relais typ, NO NC | Elektrischer Schutz | Rückwärts, Kurzschluss, Überlastung schutz |
Strom versorgung | 24V ± 20 � | Schutzniveau | IP67 |
Strom einschalten | Max 400mA (PNP, NPN); Max 1A @ 24V ac/dc (Relais typ) | Mittlere Temperatur | -20 ~ 80 ° c |
Lasts trom | Max 80mA | Umgebungs temperatur | -20 ~ 80 ° c |
Durchfluss anzeige | LED (6pcs) | Lagerte mperatur | -20 ~ 80 ° c |
Einstellungs typ | Potentiometer-Einstellung | Verbindungs modus | M12 Steckverbinder |
Nachweis druckbereich | 100bar | Material | Sonde: Edelstahl; Gehäuse: Edelstahl |
Mittlere Temperatur änderung | ≤ 4/s | Gewicht | Etwa 0,4 kg |
Reaktions zeit | 1 -- 13s, typischer Wert 2s |
