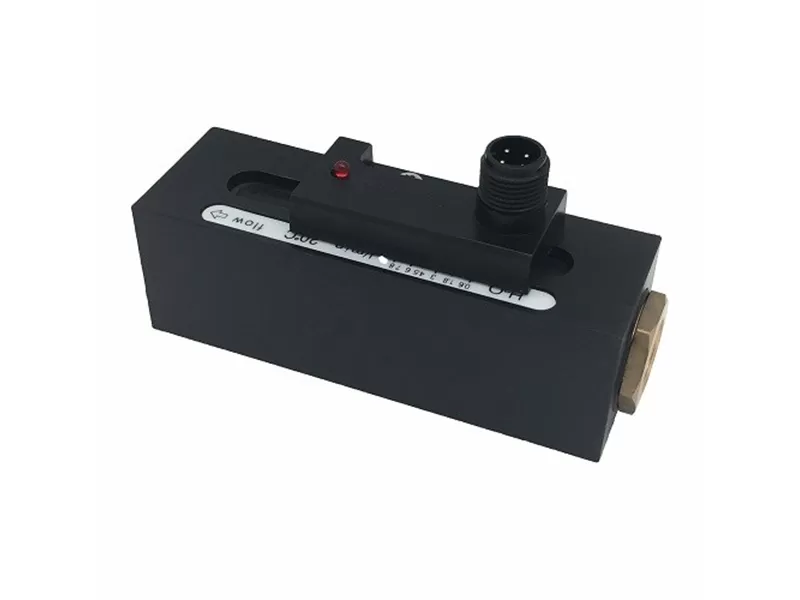

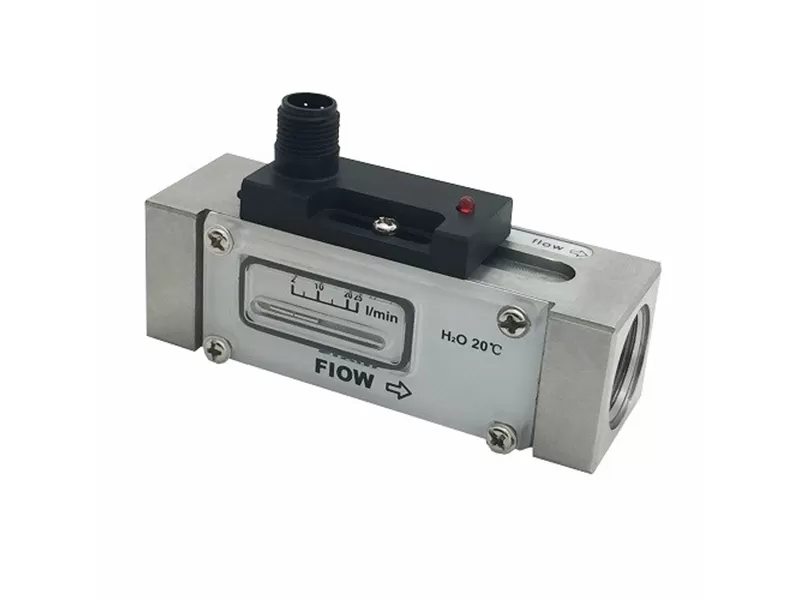

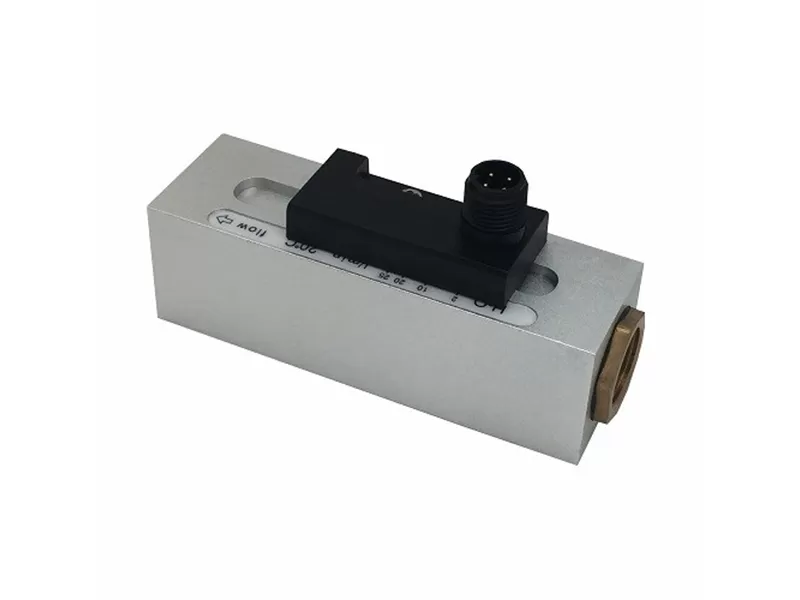

FS200
Kolben durchfluss schalter

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

Holen Sie sich ein Zitat PDF herunter laden

PDF herunter laden

Prinzip und Struktur:Online-Installation, mechanischer Durchfluss schalter, In flüssigen oder Gas medien verwendet werden. Massive Kunststoff-, Aluminium-oder Edelstahl gehäuse sind optional.

Hauptmerkmal:Sehr wenige Druckverlust, zufriedenstellende Wiederholbar keit und Anti-Verschmutzung, mechanische und elektronische Teile sind vollständig isoliert. Genauere Einstellungs genauigkeit, mit Einstell anzeige, einfache Einstellung, Benutzer keine Notwendigkeit, vor Ort einzustellen, Schalter Status anzeigen in LED.

Anwendung:Kann in Gas und Flüssigkeit, industrielle Automatisierung, mechanische Ausrüstung, Luft kompressor Industrie, HVAC verwendet werden.

Parameter

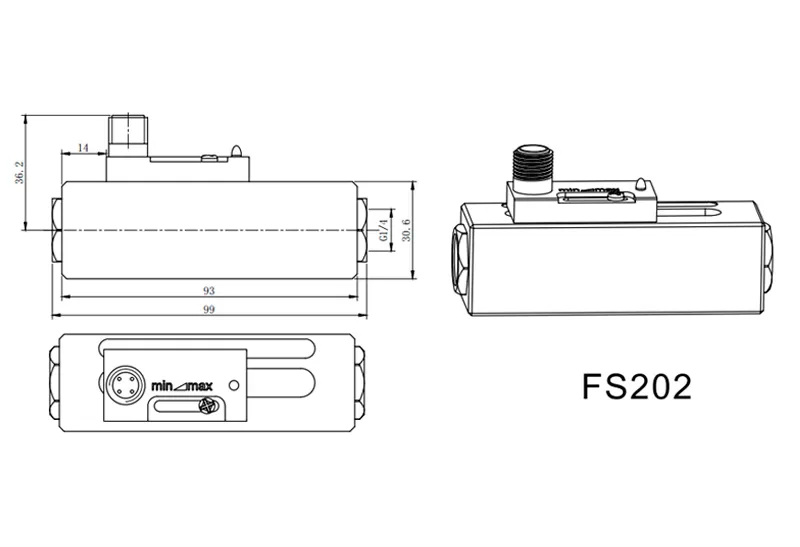

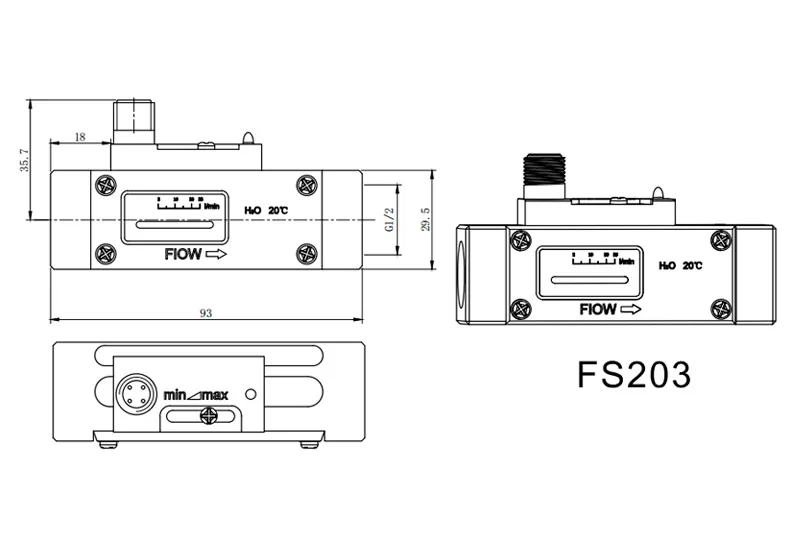

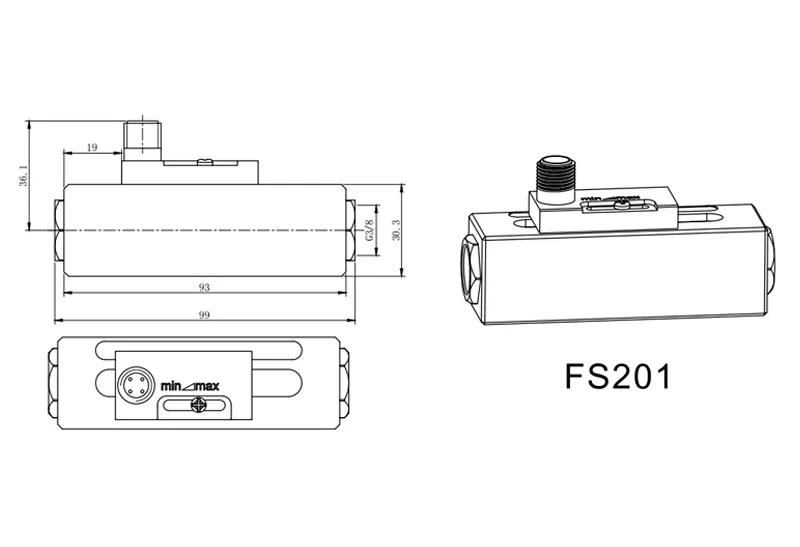

Dimension

Dokumente & Zeichnungen

Verwandte Anwendung

Parameter

Allgemeine	Wert
Bereich einstellen	Siehe Spezifikation blatt
Genauigkeit	Gesamt bereich ± 5%
Verzögerung	Hängen Sie von verschiedenen Schaltern ab, mindestens 0,5 l/min
Einstellungs skala	20 ° C Wasser als Medien, horizontal Installation in markierter Position
Einstellungs skala	Medien-und Temperatur wechsel können den Wert infuenzieren
LED-Anzeige	Nur in DC-Verteilung verfügbar
Terminal	M12 und Hirschmann stecker
Ausgabe	Reed-Schalter, Kapazität: 24VDC/250VAC, 100mA
Druck nachweis	50bar (Aluminium) 200bar (Edelstahl)
Durchschnitt licher Druckverlust	0,3 bar(25L/min)
Rendite unterschied	Bezogen auf den Schalter wert, mindestens 0,5 l/min
Temperatur von meda	0-100/0-160? (Option der hohen Temperatur)
Schutz grad	IP65
Technischer Kunststoff Materialien	Gehäuse: POM technische Kunststoffe
	Plunger: POM technische Kunststoffe
	Frühling: 316L Edelstahl sus 1.4310
	Siegel: NBR
	Magnet: Barium
Anodisches Aluminium Oxid materialien	Gehäuse: Anodisches Aluminium oxid
	Plunger: POM technische Kunststoffe
	Frühling: 316l Edelstahl SUS 1.4310
	Siegel: NBR
	Magnet: Barium
Edelstahl Materialien	Gehäuse: 304 Edelstahl stee
	Plunger: POM technische Kunststoffe
	Frühling: Edelstahl 316L SUS 1.4310
	Siegel: NBR
	Magnet: Barium

Anodisch Aluminium Oxid Materialien (Rostfrei Stahl)	Modell	Beweis Druck	Maximal Durchfluss	Wandelbar Reichweite		G	L	H	B	X	Gewicht
		Beweis Druck	Maximal Durchfluss	Wandelbar Reichweite		G	L	H	B	X	Gewicht
		Kg	L/min (Wasser)	L/min (Wasser)		Mm	Mm	Mm	Mm	Mm	Kg
	FS201. 202 203	Maxinmun 200 Kg	40	0,6 (0,1)	8(7)	G1/4	93	36	30	12	0,22 (0,53)
				0,6 (0,1)	8(7)	G3/8				15	0,20 (0,51)
				0,6 (0,1)	8(7)	G1/2					0,18 (0,48)
				0,6 (0,1)	8(7)	G3/4	105		35		0,23 (0,65)
				0,6 (0,1)	8(7)	G1	105		40		0,32 (0,82)
				1 (0,5)	15(13)	G1/4	93		30	12	0,22 (0,53)
				1 (0,5)	15(13)	G3/8				15	0,20 (0,51)
				1 (0,5)	15(13)	G1/2					0,18 (0,48)
				1 (0,5)	15(13)	G3/4	105		35		0,23 (0,65)
				1 (0,5)	15(13)	G1	105		40		0,32 (0,82)
				2 (0,8)	28(25)	G1/2	93		30		0,18 (0,48)
			80	2 (0,8)	28(25)	G3/4	105		35		0,23 (0,65)
			80	2 (0,8)	28(25)	G1			40		0,32 (0,82)
			120	27(21)	70(66)	G3/4			35		0,23 (0,65)
			120	27(21)	70(66)	G1			40		0,32 (0,82)

Bemerkung:

1. Daten in obigen Klammern sind Reset-Punkt, während der andere Betriebs punkt ist. Bitte beziehen Sie sich auf Reset-Punkt-Daten, während im unteren Grenzwert Alarm (Überwachung zu klein fow), und beziehen Sie sich auf Betriebs punkt daten, während Sie sich im oberen Grenzwert alarm befinden (Überwachung eines zu großen Durchflusses).

2. oben Daten basiert auf dem Test, dass Schalter auf horizontalem Rohr vertikal installiert ist und 20 ° C Wasser als Medien verwenden.

3. oben beweis druck daten basiert auf 304 edelstahl materialien, beweis druck 50bar, 20bar sind optional entweder.
