Die LF20-H Drucksc halter sind robust, kompakt und für den Betrieb in rauen Umgebungen bei verschiedenen Drücken ausgelegt. Der Schalter ist werkseitig kalibriert, aber für den Fall, dass eine Einstellung vor Ort erforderlich ist, bietet der Schalter eine Einstell schraube, um die erforderliche Feinabstimmung zu erleichtern. Die verwendete Standard membran ist Polyimid, wodurch sie mit vielen Gasen und Flüssigkeiten kompatibel ist. Es sind mehrere andere Membran materialien verfügbar, die den Schalter mit vielen Medien kompatibel machen. Es sind verschiedene elektrische Anschlüsse verfügbar, einschl ießlich Register karten und eines metrischen Steck verbinders, der beim Anschließen eine dichte Abdichtung bildet.
| Modell | LF20-H |
| Medien | Luft, Wasser, Motoröle, Getriebe öle, Düsen treibstoffe und andere ähnliche Kohlen wasserstoff medien |
| Druck-Set-Punkt | Werksset von 10 bis 400psi |
| Max Betriebs druck | 500 psi |
| Druck nachweis | 2000 psi |
| Druck plasten | 4000 psi |
| Opeating Temperatur bereich | -40 ° C bis 120 ° C |
| Schalter typ | Direkte Aktion, Klingen kontakt |
| Elektrische Bewertung | Widerstands fähig: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Induktiv: 1AMP-120VAC, 0,5 AMP-240VAC | |
| Kontakt vereinbarung | SPST-NO, NC, SPDT |

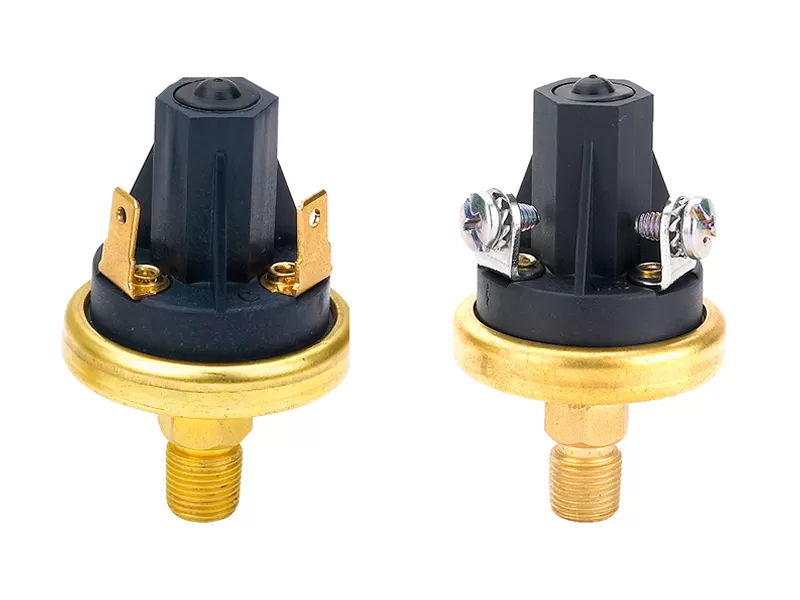

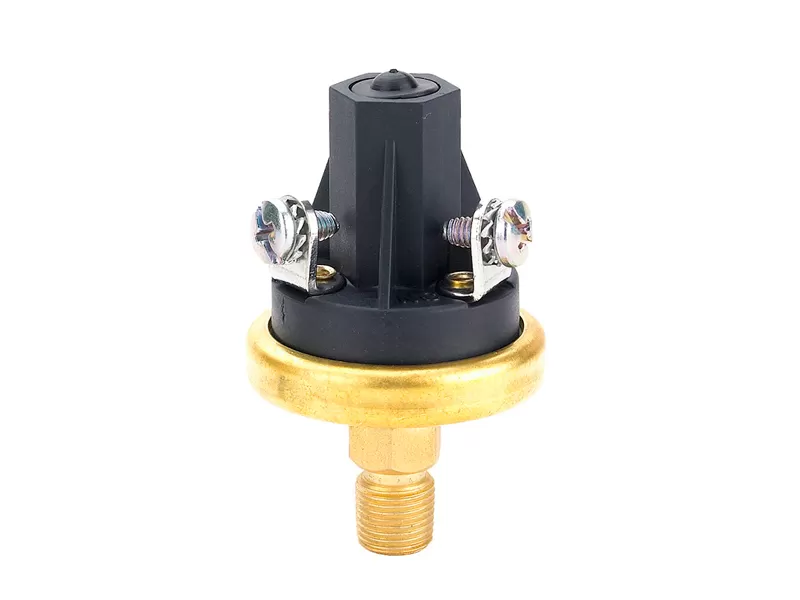

| Terminal | #8-32 Schrauben, 1/4 "Klinge, Metri-Pack |
| Anschluss | 1/8 "NPT männlich, 1/4" NPT männlich, G1/8 "männlich, G1/4" männlich |
| Optionen | Basis stecker größen, Draht leitungen, NO/NO. Dual-Schaltung und NC/NC. Dual-Schaltung |
Umrechnung: 1kgf/cm² = 14,2 psi 1bar = 14,5 psi
| Zahl | Druckset Punkt reichweite | Schaltkreise | Basis material | Anschluss | Terminals | Abdeckung |
| 0 | / | / | / | / | / | Keine |
| 1 | 10-35psi ± 3psi | SPST-NC | / | 1/8NPT | 1/4 Klinge | Abdeckung A |
| 2 | 35-75psi ± 7psi | SPST-NO | Überzogener Stahl | 1/4NPT | #8-32 Schrauben | Abdeckung B |
| 3 | 75-150psi ± 10psi | SPDT-NO-C-NC | Edelstahl | R1/8 | Draht leitungen | / |
| 4 | 150-250psi ± 20psi | SPST-NO (einstellbar) | / | R1/4 | / | / |
| 5 | 250-400psi ± 50psi | SPDT-NO-C-NC (NR. just alble) | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
Die Polyimid membran ist nicht geeignet für Wasser. Wenn der Kunde den Drucksc halter in Wasser verwenden soll, wenden Sie sich bitte an die Fabrik.
