LFDCV
Magnetisches Rückschlag ventil

Name: LFDCV
Brand: Lefoo 2000 - 2025
Availability: InStock

Holen Sie sich ein Zitat PDF herunter laden

PDF herunter laden

Das Membran rückschlag ventil nimmt ein magnetisches Membran design an und wird haupt sächlich in Kühlgeräten, Handels schränken oder kleinen zentralen Klimaanlagen und Kühlgeräten verwendet. Es kann auf die Entladung seite und die Saugseite von Kompressoren in Hoch temperatur-und Hochdruck teilen angewendet werden; Die Interna-Führungs konstruktion macht das Rückschlag ventil nicht durch den Installation winkel begrenzt; die Funktion des Rückschlag ventils besteht darin, den Einweg fluss des Kältemittels zu steuern und einen Rückfluss zu verhindern.

Film beschichtetes Ventil nimmt flexible Abdichtung an, Leckage in umgekehrter Richtung ist verna ch lässig bar.
Minimaler Strömungs widerstand, Druckverlust ist verna ch lässig bar.
Gerade Linie, geringe Größe, geringes Gewicht, unbegrenzter Installation winkel.
Im Ventil körper ist ein Filter mit sowohl Funktion des Rückschlag ventils als auch des Filters installiert.
Kompatibel mit all fluoriertem Kältemittel und Öl.

Parameter

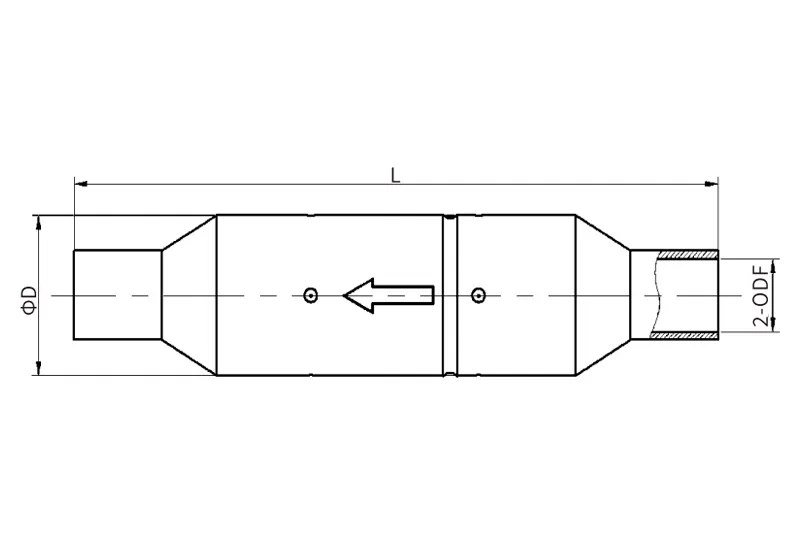

Dimension

Dokumente & Zeichnungen

Verwandte Anwendung

Parameter

Allgemeine	Wert
Medium	Fluoriertes Kältemittel wie R22, R134a, R410A und Öl.
Arbeits temperatur	-40 ° c ~ 120
Max Arbeitsdruck	5,5 MPa (hängen vom Modell ab)
Einbaulage	Jede Richtung (Flüssigkeits richtung wird als Pfeil angezeigt)

Modell	ODF (In)	D (Mm)	L (Mm	Filter dichte (Mesh)	Max arbeiten Druck (KPa)	Kühlleistung R404A(KW)
LFDCV-4	1/4	22	102	40	5500	6.8
LFDCV-6	3/8	22	102	40	5500	14.2
LFDCV-8	1/2	29	127	40	5200	38.2
LFDCV-10	5/8	29	127	40	5200	42.6
LFDCV-12	3/4	41	178	40	4100	79.7
LFDCV-14	7/8	41	178	40	4100	108.5
LFDCV-18	1-1/8	54	213	40	4000	188.5
LFDCV-22	1-3/8	67	238	40	4000	232.8
LFDCV-26	1-5/8	80	267	40	3000	397.7
LFDCV-34	2-1/8	92	305	40	3000	691.1
LFDCV-42	2-5/8	105	330	40	3000	927.3
LFDCV-50	3-1/8	105	330	40	3000	1262.5
